只是紀錄一下 , 沒什麼教學性質的教學文......(汗)

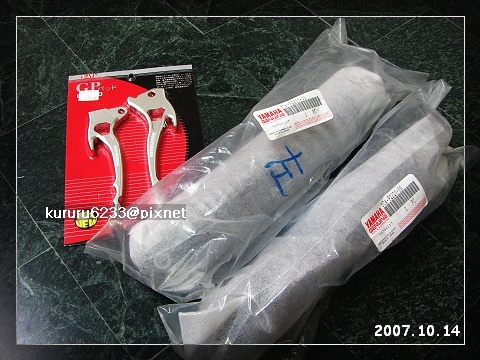

本日主角:Majesty 原廠3段可調式後避震 + YOSHIMURA 吉村拉桿~



馬車原廠後避震拿的超級便宜~
YOSHIMURA拉桿也有便宜到~
老闆娘人超好~
(想知道材料行店在哪的請留言)

*****

現在超不景氣~
車行動不動裝個什麼 , 拆個什麼 , 都要跟你收工錢~
雖然說從50~200元不等~
不過多少也是錢阿~
200都可以吃吃到飽了~
這工錢還是自己賺吧~
於是這兩樣東西就決定自己換啦~

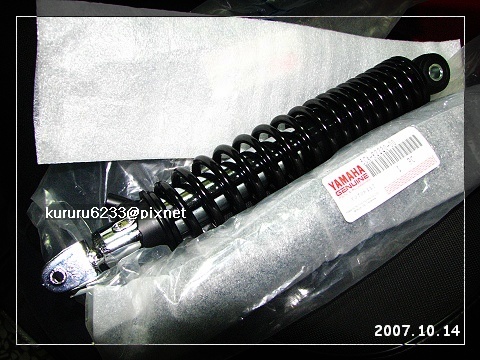

*Majesty後避震~
(想看料號請去我的相簿裡查)

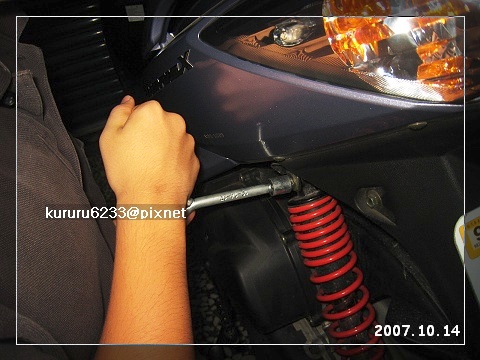

首先先把原本車上的兩隻原廠紅色腳骨拆下來~
[注意]:上方14號 , 下方12號 , 上方的螺絲順序是:螺絲 > 墊片 > 避震鎖孔 > 螺帽





左右兩邊方法一樣~
很輕鬆就可以拆下來了~
接著順著拆下來的方法~

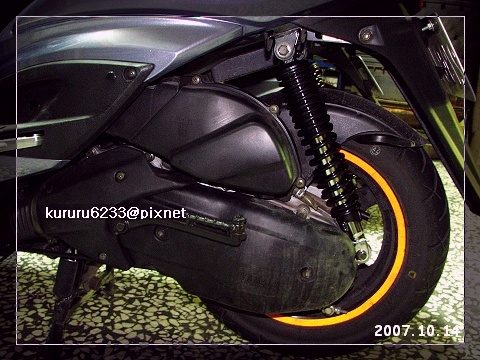

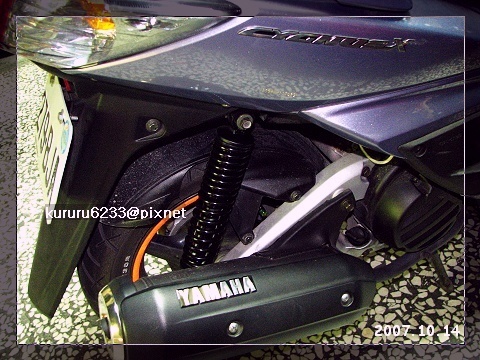

在裝上majesty的原廠黑色腳骨啦~




(車沒洗 , 抱歉傷眼...= =|||)

以上~
改裝完畢~

*****

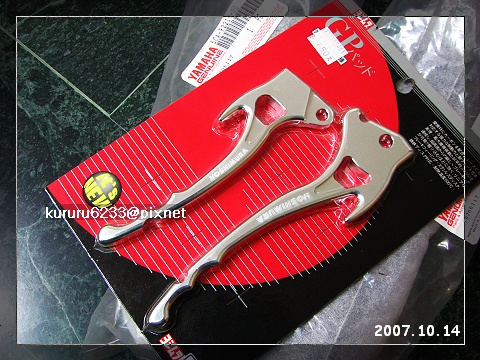

*YOSHIMURA 拉桿~
(我想買的鐵灰色沒貨了 , 殘念...Orz")

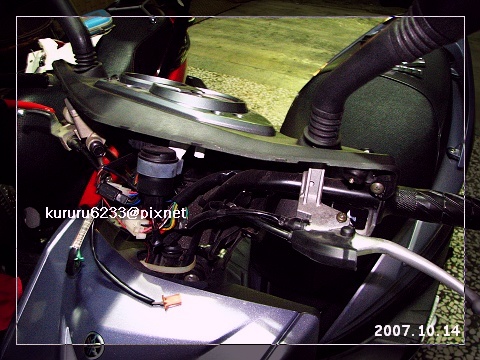

一開始先將車頭前殼拆掉~
(螺絲請收好 , 不見不負責...)

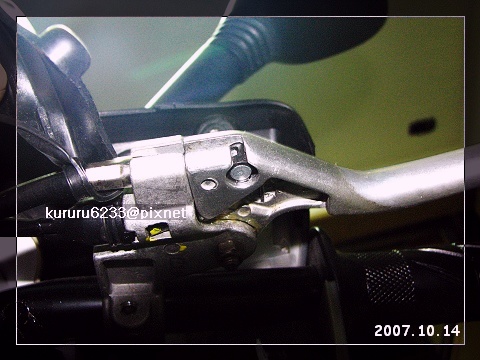

接著我們先看右邊煞車拉桿的部份~
(上視圖)

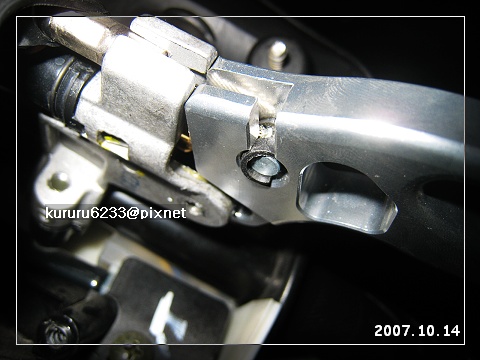

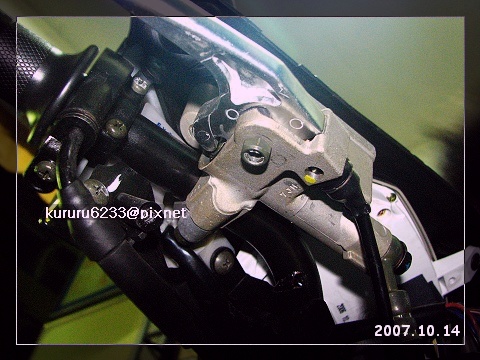

(下視圖)



更換方式:
先把上面固定的一根螺絲拿下來~(油缸旁的那根六角形螺絲)
拿下來之後~
裡面有一根彈簧~
(忘記拍到)
小心拿下來 , 千萬不要讓它彈掉了~

接著再把小彈簧放入拉桿上的一個小凹槽~
小心的壓回去~
把螺絲鎖上~
就完成右邊的拉桿更換了~

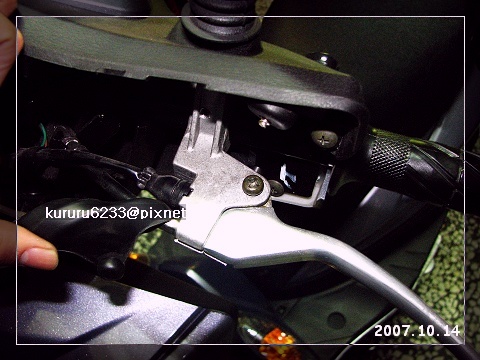

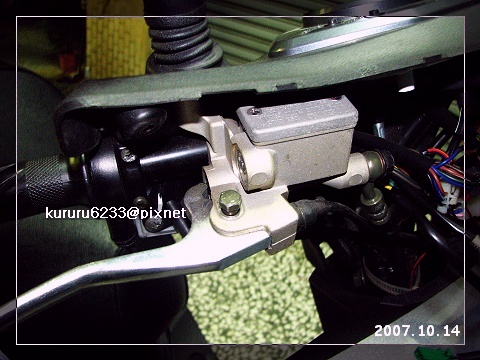

接著我們看左邊煞車拉桿部份:

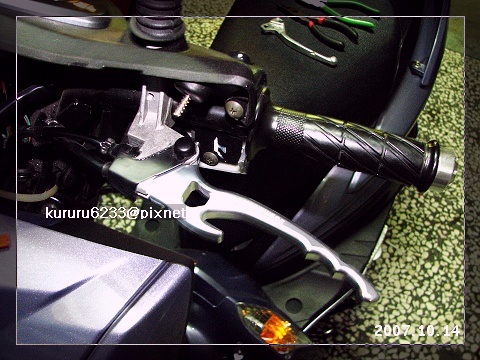

(上視圖)


(下視圖)



更換方式:
把拉桿上面的十字螺絲卸下來~
左邊跟右邊不一樣的地方~
就是左邊要把"煞車線頭"拉好~
別讓它跑掉啦~
(左邊沒有小彈簧)

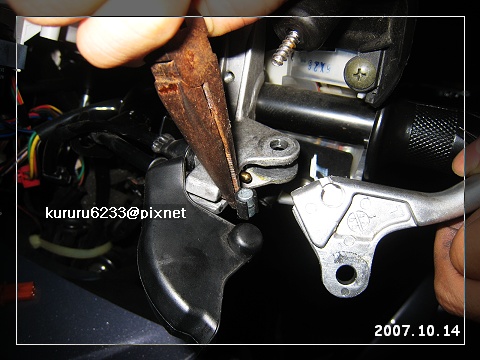

煞車線頭先用尖嘴鉗把它夾住~
在將拉桿取下~



接著用手拉住煞車車線~
把線頭重新塞進去新拉桿上的凹槽~



接著再把十字螺絲鎖回去~
(原來的黑色護套會裝不下 , 視情況剪裁或是拆除)



接著再把車頭蓋裝回去~
就...大功告成啦~

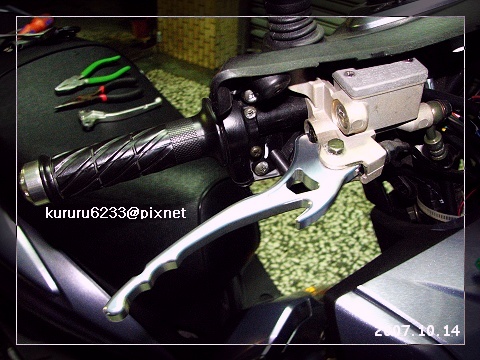

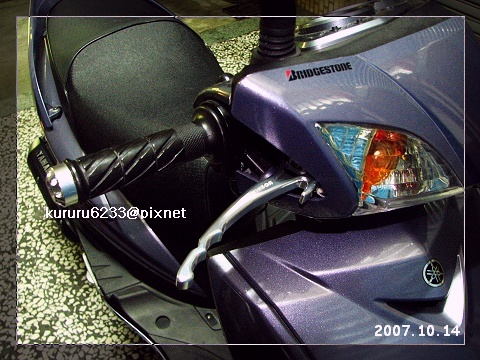

(右邊拉桿)

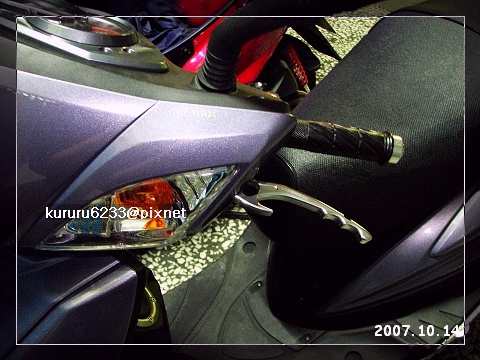

(左邊拉桿)

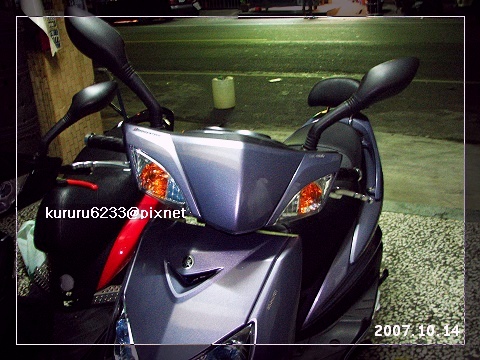

(正面圖)

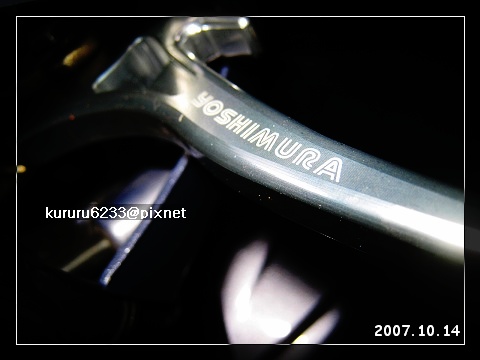

就是這個牌子啦...
(因版權關係這YOSHIMURA是台灣的吉村出品的 , 不過還是讚啦)



以上~
安裝完畢~

有問題歡迎提出指教~
謝謝<(_ _)>








如有需要代施工的~
高雄區可服務~
酌收工錢......(茶)
創作者介紹

賢賢生活記事簿(不務正業工坊)

。比爾蓋飯。 發表在 痞客邦 PIXNET 留言(38) 人氣()


留言列表 (38)

發表留言
  • isaac
  • 雖然拍照沒洗車
    0分

    不過土炮精神可嘉!!!
  • 這是改裝~
    不是硬上~
    不算土炮吧~
    定義不同= =

    。比爾蓋飯。 於 2007/10/14 23:26 回覆

  • isaac
  • 我怎麼會打土炮-.-
    在幌神..


    自己動手一定要大推的啦
    哈哈哈
  • 推啦推啦~
    給他推到最高高高...

    。比爾蓋飯。 於 2007/10/15 00:58 回覆

  • 袋鼠
  • 我..好奇你這兩樣拿多少錢...
    我覺得新鵝的避震不好用...
    你的拉桿也很有特色

    不過..車子 要洗阿XD
    現在時代在變 工錢好貴
    DIY萬歲!
  • 車子是因為前一陣子天氣不穩定~
    常常突然下雨~
    所以暫時不洗他@@
    不過最近會找一天洗一洗沖一沖啦~^^

    拉桿除了MOS為GSR出的那組之外~
    就是吉村出的這組我看的上眼~
    有質感不花俏~
    很有精品味~

    這兩樣拿1600而已~(拉桿600+馬避1000)
    自己去材料行拿的~
    很便宜的啦~

    東西會自己來就自己來嘛~
    這又不是什麼難事~
    阿哈哈哈哈...
    (DIY萬歲)

    。比爾蓋飯。 於 2007/10/15 02:06 回覆

  • 袋鼠
  • 剛看了一下規格...
    馬避比較長耶
    不會不好裝嗎?

    下雨天真的會很懶的洗車 沒動力
    洗了又髒...OTZ
  • 恩~
    是比較長呀~
    GTR:320 / NCX:325 / MJ:330
    不過比較長跟好不好裝是兩回事的~
    因為鎖點一樣~
    鎖點一樣就都是可以直上的~
    一般我們能接受的避震長度變更範圍~
    大概都是正負5以內~

    新勁戰:325mm (所以320~330是可以接受的範圍)
    稍微高一些和稍微低一些的差別而已~
    看使用者自己的需求和適應習慣囉~

    。比爾蓋飯。 於 2007/10/15 02:51 回覆

  • 佑佑
  • 請問一下大大是在那裡的材料行拿的價錢?是精品還是原廠品為主?可否報個地址呢?謝謝
  • 我來回答你:
    1.MJ後避震(原廠三段):1000元+吉村拉桿:600元
    2.那裡看進去都是賣改裝精品,不過他們也有賣原廠材料,你要什麼店家才拿給你~
    3.地址:五甲三路134號

    。比爾蓋飯。 於 2007/10/15 23:43 回覆

  • 沛沛
  • 難道是飛達
  • 您真內行!!

    。比爾蓋飯。 於 2007/10/20 00:03 回覆

  • 袋鼠
  • 今天又看了一次這篇
    發現你排氣管尾端有飾片
    排氣管有立體貼紙
    這兩樣在哪找到的阿..
    我好像都沒看到OTZ
  • 哈哈~
    好眼力~
    尾段飾片是摩多堂原廠精品的~
    有四種顏色可以選~
    一個200元
    立體貼紙是在改裝精品店買的~
    不是有賣一堆貼紙的那種改裝行嗎?
    進去找看看囉~
    以上~

    。比爾蓋飯。 於 2007/11/07 16:49 回覆

  • 袋鼠
  • 摩多堂...有點遠勒..
    網拍找不到
    你是到YSP店家買還是請認識的店家進貨阿?
  • 不是要你去台北摩多堂買耶~"~
    那種東西是摩多堂出品的~
    在Y拍就買的到~
    你也可以請店家幫你進貨~

    。比爾蓋飯。 於 2007/11/08 04:43 回覆

  • 袋鼠
  • 我知道嚕
    感恩 找時間來去問看看...
    話說..
    最近我的儀表板被徵招了
    換了一顆新的..
    去年11月出廠的新化鵝
    儀表出現小白點
  • 你的儀錶板中獎啦?
    TOO BAD~
    換顆新的吧~
    換完新的之後~
    建議你做實驗看看~
    就是對著儀表板潑水下去~
    (我都拿整桶潑)
    之後放在太陽下讓它自然乾~
    看看會不會起白點~
    沒有表示你的儀表是好的~
    有的話就...再接再厲吧@@"

    。比爾蓋飯。 於 2007/11/08 22:14 回覆

  • 袋鼠
  • 整桶水唷
    下次洗車來試看看好了
    不過最近台北烏雲密布
    不知道多久沒看到太陽了XD
    我只希望這個表是好的...
  • 希望你能換到好的儀表囉~
    期待你的好消息呢~^^a
    晚安啦~

    。比爾蓋飯。 於 2007/11/09 01:43 回覆

  • L
  • 好地方 我收下拉(加最愛)^^ 最愛看這種的 又有圖 想要跟著DIY也不會霧煞煞的~~~給你按個好 ㄏㄏ
  • 很高興你喜歡小弟的blog~
    希望對你多少有點幫助啦~
    哈哈~
    以後有空多來走走囉~^^a
    感謝您~

    。比爾蓋飯。 於 2007/11/15 03:41 回覆

  • 袋鼠
  • 我覺得我買來的尾飾蓋裝上去後不會密合啦
    感覺有一點點的不合
    不知道你的會不會

    在留言板有留言 不過好像是悄悄話OTZ
    我自己好像會看不到
  • 喔喔~
    悄悄話看不到阿~
    呵呵~
    真不好意思~

    我的不會耶~
    完全密合阿~
    你應該是沒有全部敲進去吧~
    敲大力一點把它打進去~
    再試試看吧~

    如果再不行~
    可能是你買瑕疵品了吧@@a
    (我猜的)

    。比爾蓋飯。 於 2007/11/15 22:13 回覆

  • jwc71017
  • 小弟想請問一下...

    馬車避震通常是多少錢啊??

    因為我人在台北...

    但與大大買的地方相差十萬八千里= =+

    如果用寄的會比較划算嗎??



    抱歉...小弟我對於這個什麼都不了解...

    所以問這種很蠢的問題..請見諒@@"
  • majesty的後避震通常一對是1000~1200不等
    (我自己是拿1000)

    我不知道划不划算耶~
    你要自己評估囉~@@"a

    不會蠢阿~
    有問題歡迎提出~

    。比爾蓋飯。 於 2008/01/18 22:01 回覆

  • 007ya
  • 避震@@!

    避震可以完整將三段都調完嘛?
    因為最近也有敗的念頭 呵呵
  • 當然可以~
    它三段都是有效果的~
    所以當然都調的完~
    C/P值不錯高。

    。比爾蓋飯。 於 2008/02/27 15:57 回覆

  • fishjuice
  • 嗯??同為義大+1..XD
    排氣管飾片新勁戰能用嗎?? 還是只能在舊勁戰管上@@
    煞車拉桿滿不錯的^^
  • 你也是義大阿?
    你好你好~(握手)
    我去你相簿發現~
    原來你跟我一樣也是騎第一版鐵灰色化油版阿。(笑)
    你是什麼系幾年級的呢?

    排氣管飾圈只有像舊勁戰或是GTR那種原廠砲筒型的排氣管才能裝喔~
    新勁戰不支援。

    。比爾蓋飯。 於 2008/04/18 21:16 回覆

  • fishjuice
  • 喔~謝謝光臨寒舍XD(最近沒什麼更新= =)
    相比之下 你的很精彩^^b 小的目前電子3
    想說牽個特別的顏色 就選它了(真的還滿特別 目錄上寫深灰 實際上有點紫的感覺)
    不過滿好看的
  • 還好啦~
    小的只是隨便發文、小本經營而以啦。
    電子三喔~
    跟我同年級囉。(握手)

    跟我一樣~
    我也覺得這種鐵灰很特別才買的~(白色是菜市場色、黑色又太暗)
    淺灰帶有一點紫色~
    滿好看的。
    不過缺點大概就是~
    這種顏色的補漆不是很好找了~
    調色也不好調吧...(汗)

    。比爾蓋飯。 於 2008/04/20 06:03 回覆

  • fishjuice
  • 印象中好像有看過你的車~在哪忘了@@(停車場出口還是校門)
    話說車子在託運中有被刮傷..掉了一些漆
    想補真的是心有餘..力不足..囧 好難搞的顏色
    改天買貼紙貼上去好了= =|| 賽道版XD
  • 有看過我的車?
    我這麼低調也會被發現喔~
    以後在路上有看到我可以按個喇叭跟我說XD

    要說刮傷我車上小刮傷也不少~
    現在都放給他去了~
    能顧就顧啦。
    賽道版喔...期待你的新作品嘿。

    PS:期中考試加油。

    。比爾蓋飯。 於 2008/04/20 20:08 回覆

  • fishjuice
  • 想問一下 那家材料行 如果跟他拿空濾
    價錢大概多少?? 最近差不多要換了
  • 原廠的空濾嗎?
    我要打電話問問看才知道耶~
    你是要自己換嗎?

    。比爾蓋飯。 於 2008/04/22 17:01 回覆

  • fishjuice
  • 對阿 打算自己動手換
    那家材料行是不是有在Y拍 不過我看到馬避三段要1300= =||
    你拿好便宜阿(T口T)
  • 妳說飛達嗎?
    妳看到Y拍的那是建議售價啦~
    實際上到現場拿的價錢比較便宜~
    老闆娘在開價很Free。

    。比爾蓋飯。 於 2008/04/23 21:58 回覆

  • fishjuice
  • 這樣阿..那他離捷運站會很遠嗎??
    想說坐捷運去比較便宜XD
  • 離捷運站不遠阿~
    他在前鎮高中站那邊。

    。比爾蓋飯。 於 2008/05/07 21:30 回覆

  • gigi0227
  • 您好
    我想請問您換上馬車避震後,避震上的彈簧是否會跟裡面那塊黑色的摩擦到?
  • 裡面那塊黑色?
    不好意思我不懂你是指哪個部位耶。
    不過馬車避震整體比較細~(彈黃圈數多)
    新勁戰原廠避震較粗~(彈簧圈數少)
    我裝馬車後避震是沒有磨到什麼東西的跡象。

    。比爾蓋飯。 於 2008/05/04 16:40 回覆

  • gigi0227
  • 不好意思沒有形容清楚

    我換馬車後避震後發現,避震上方的中心軸外面的那一圈塑膠圈跟彈簧圈有摩擦的痕跡

    於是想請問一下您是否也有類似的情況?
  • 喔喔~
    我似乎沒有您所發生的事情喔。

    。比爾蓋飯。 於 2008/05/06 00:11 回覆

  • 家豪
  • 請問...我想換避震...我的原場避震軟腳了...
    如果上馬車的跑山路會容易作動麼?(因為我的跑山路回台南...)
    使用上好用麼? ^^
  • 馬車避震跑山路滿適合的~
    只不過在都市裡的話,會顯得偏硬些~
    馬車比較適合處理大坑洞,阻尼感才明顯。
    小坑洞會覺得偏硬些,因為避震來不及反應~
    如果說稍微偏硬的感覺不喜歡的話~
    可以用新勁戰原廠的就很好了~

    。比爾蓋飯。 於 2008/05/07 21:30 回覆

  • 家豪
  • 我也很想換新勁戰藍色的...不過我們學校路上的設計(漢堡坡) 還有常跑山路...我的避震軟化速度太快了...好幾間YSP是騎我的車都說在市區很舒服...等到我說出我跑山路時 她們都說很危險...因為屁屁猛搖 ˊ..ˋ
  • 既然這樣就換馬車的試試看~
    反正馬車的跟新勁戰的原場避震都差不多價錢的便宜。
    都約1100~1300左右。(一對價)

    。比爾蓋飯。 於 2008/05/07 21:42 回覆

  • 家豪
  • 嗯嗯 回台南找看看有沒有比較便宜的 來敗一組...話說避震是消耗品 也消耗的太快了...5500KM就老化 囧"
  • 原場避震如果常在操其實軟化滿快的~
    我馬車避震最軟的第三段已經被我操到軟到會觸底。
    避震這東西...像我們窮學生來說~
    其實只要耐用、便宜、C/P值高~
    就很棒了~
    其實用不到什麼名牌改裝避震~
    把避震當耗材換~
    其實也不錯。

    。比爾蓋飯。 於 2008/05/07 22:07 回覆

  • 家豪
  • c/p很重要 太貴的簡直是奢侈品...還要擔心被偷...
  • 勁戰車主
  • 馬車後避震

    請問馬車的後避震是1隻1000還是1組1000???因為去機車行問,老板竟跟我報價1組2400....
  • 一組1000
    市價大概落在1000~1400之間
    到2400真的太貴了~
    小心你被坑囉。

    。比爾蓋飯。 於 2008/05/24 14:43 回覆

  • 勁戰車主
  • 馬車後避震

    那天只是詢價而已,還沒下訂!不過馬車後避震似乎有分五段與三段兩種???五段還叫得到嗎???
  • 是的
    原廠馬避有分成三段和五段兩種
    可是五段早已停產
    現再買的到都幾乎都是三段版
    除非該店家有囤貨才有可能買的到五段
    (我車上就是三段的)
    三段就很夠用啦~

    。比爾蓋飯。 於 2008/05/24 14:44 回覆

  • 勁戰車主
  • 馬車後避震

    請問馬車五段避震器與三段避震器的行程是否不一致???
  • 是一樣的。

    PS:根據材料行表示,現在原廠又重新把五段生產,三段的停了。

    。比爾蓋飯。 於 2008/05/28 01:55 回覆

  • + +
  • 請問右煞車拉桿的小彈簧是哪裡的呀~
    小弟的車是GTR想要換成新鵝的 不知道方法是不是一樣
  • (1)右邊拉桿嗎
    小彈簧是要卡在拉桿上的一個小孔位
    我知道這樣說可能有點抽象...
    如果說
    你不知道小彈簧位置在哪
    建議你
    在自己拆右手拉桿的時候
    把六角螺絲卸下後
    慢慢的拉桿拿下來
    就會看的到了
    再照著原樣安裝回去即可。

    (2)方法是一樣的。

    。比爾蓋飯。 於 2008/06/14 00:10 回覆

  • 勁戰車主
  • 關於調整段數

    請問右邊後避震器(排氣管那邊)的段數有什麼工具可以方便調整????用起子會因為輪胎擋到無法將段數調的更硬....
  • 不會呀~
    我也是用螺絲起子調整的
    不會卡到耶
    不然再教你一招
    你或是請你朋友握住彈簧圈用力往上拉
    接著下面調整環就可以用手轉到你想要的段數囉。

    。比爾蓋飯。 於 2008/06/18 19:46 回覆

  • 弟弟
  • 請問一下喔~~
    你拿的那間料行的地址
    我淡水的話 OK嗎
    上Y拍找到一個850
    結果是一支...
    像你一組1000真的便宜
    直上就可以了嘛
    謝囉!!
  • 我拿的這家材料行在高雄前鎮區喔
    你淡水的話可能要用郵寄的
    馬車後避震一組(兩支)約1000~1100
    有沒有因為原物料上漲而漲價我不清楚喔
    直上就可以啦
    不用做什麼修改的
    只是長度比原廠的長
    車高會變的比較高。

    你不妨打電話去問看看
    如果價位你覺得OK
    可以請店家寄給你
    TEL:(07)831-2092 (飛達機車材料行)

    。比爾蓋飯。 於 2008/09/07 21:29 回覆

  • 弟弟
  • 請問一下喔~你所謂的調段數,有圖文解釋嗎?不是很懂!
  • 調段數??
    就是彈簧圈末端有個黑色環
    上面有凸出一個洞
    將螺絲起子插入
    往你要調的方向(左或右)轉過去即可。

    PS:如果你是新勁戰車主可以參考使用手冊 , 上面有教學。

    。比爾蓋飯。 於 2008/09/27 12:47 回覆

  • 島輝
  • 好"簡潔"但有力的DIY文!!!給你個大推!!
    請問一下喔!! 我在Y拍上都找不到吉村拉桿!!
    (PS:我住台北)
    那是改裝店OR材料行才有賣的零件嗎??
    看起來好有質感>"<
    不知道樓主換了拉桿之後 騎起來的握感
    跟原廠的差別在哪邊??

    馬車五段避震我在Y拍找
    也是差不多價格落在900多到一千出頭
    三段避震的話就比五段來的貴了!!
    都是YMT出品 怎麼價差這麼多??
    原廠的差不多操到快觸底了 最近要來敗一組來用了!!
    另類的勸敗文 呵呵!!
  • 吉村拉桿?
    理論上改裝精品店跟材料行才買的到吧
    換了跟原廠的差別喔...
    改裝的是CNC切銷的比較硬
    倒車時拉桿撞到地板
    原廠的會彎曲變形
    改裝的是直接硬碰硬 , 刮傷 , 但是不會變形
    還有質感比原廠好
    不過我車上這組吉村拉桿我打算賣掉說XD
    用膩了想換新的
    科科

    如果記的沒錯
    三段是新版的
    五段是舊款的
    有錯誤請更正 <(_ _)>

    新年快樂。

    。比爾蓋飯。 於 2009/01/26 01:48 回覆

  • 島輝
  • 你好:
    很謝謝你的回覆!!我所謂的"吉村拉桿"指的就是你現在再用的那組!!
    拍謝一開始沒講清楚!!>"< 一眼看到就吸引上...
    原因不外乎是 跟市售的改裝拉桿比
    這組真的很有質感(加上名字比較殺一點 ㄏㄏ)
    既然y拍找不到的話!! 我可能就會去改裝店晃晃吧!!
    看有沒有辦法找到跟你一樣的拉桿^^"

    另外 馬車避震的部份!!
    今天我有嚐試過用14T桿去轉上面的螺絲(目前還是原廠小紅避震) 可是根本就轉不動!!
    不知道是真的要硬轉才能轉鬆呢?? 還是說要用氣動板手來轉 會比較省力些?? 因為也怕硬轉...不小心滑牙了 整個就很HIGH了!! 這方面也請樓主給予賜教
    沒想到想要DIY的心情 被這方面的問題給打亂了!!
    五段避震是舊款沒錯 最近在各大論壇引起不少討論!!但目前評價都是 偏硬 要常殺灣OR雙載過後 才會漸漸變Q!!
  • 這組好像比較難找
    我朋友最近要去買也買不到
    不知道是停產了還是剛好沒貨...0.0"

    如果怕弄壞
    還是去車行找技師吧
    如果有認識的幫忙裝一下應該是沒多少錢
    技師在裝你就可以順便學囉


    如果你本身體重就不重
    那更要常常操他才會Q
    目前我車上的馬避就Q到不行...
    小坑洞感受的到Q度
    大坑洞就太Q了會小觸底= ="
    沒法度被操太兇了
    科科

    新年快樂

    。比爾蓋飯。 於 2009/01/27 12:48 回覆

  • 路人丁
  • 你好想問問現在還知到哪裡買的到你這款煞車拉桿嗎?
    我已經找了很久網拍上都沒人在賣,人在雲林這裡的店家更不用說~
  • 這款好像停產了吧?
    我也不太清楚
    就是很少見就是了
    還是你對我車上這組有興趣XD
    右邊拉桿很漂亮
    左邊末端有一點受傷,不仔細看不明顯,8.9成新吧XD

    。比爾蓋飯。 於 2009/10/20 16:53 回覆

  • 路人丁
  • 也是可以阿~
    有照片可以看一下嗎?
    反正也找很久了
    多少割愛呢?
  • 我們通個MAIL吧
    hellochary8910@hotmail.com

    。比爾蓋飯。 於 2009/10/21 19:28 回覆

  • HI
  • 馬車避震3段的還是5段的呢?
    價錢大概多少啊?
  • 你好
    馬車後避震一共有
    三段及五段兩種版本
    價錢約一千元上下。

    。比爾蓋飯。 於 2010/09/19 23:10 回覆
