賢賢的"不負責手機教室"又來了~
今天要說哪隻手機?
是的~
就是SE的w610i

晚上阿福msn我~
說他的手機今天不小心手滑...摔到有水流的地上~
(今天有下雨 , 地上濕)

手機背面朝下親吻大地~
電池和電池蓋因羞奔而彈開~
就是這麼回事...

好唄~
拆開來檢查看看啦~
清一清水漬~
看看有沒有什麼問題~
順便...拆機看看~
增加我的經驗值~
哈哈~

(我修過的幾乎都是NOKIA...Orz"  徵求其他品牌的來給我研究 , 謝謝)


W610i手術開始...:

如何拆機?

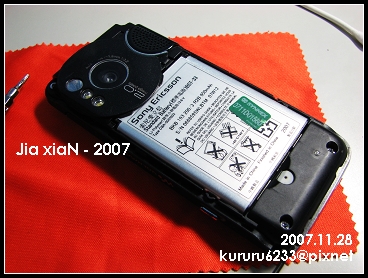

背面電池 . 電池蓋 . SIM卡 拿掉~

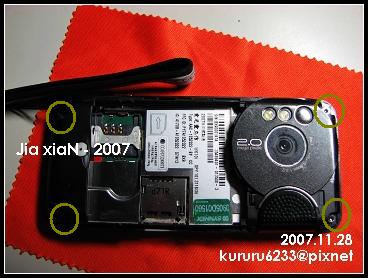

會看到左下和右下各有一個螺絲~
接著~

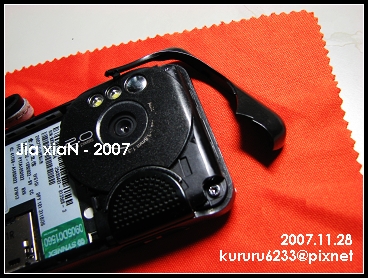

鏡頭附近的天線部分有個小蓋子~
把它撬開~
還藏有兩顆螺絲~
圖示如下:

(就是這個小蓋子要記得拿 , 不然沒拆螺絲 , 後果不堪設想...)



(背面一共有4隻內六角星型螺絲)



螺絲拿掉後~
就可以順利將前面板卸下來~

拿下來之後~
可以看到~

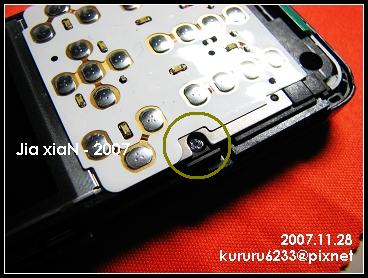

主機板上鍵盤區邊有一支...十字螺絲~
再將它拿掉~


[注意]:螺絲拿下來後必須收好!!


十字螺絲拿掉後~
我們就可以將後面板卸除~


我們來看看~

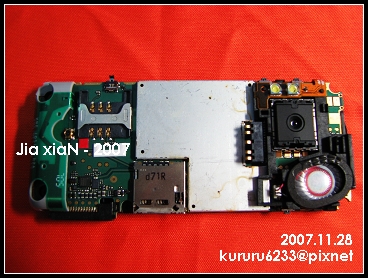

這是主機板背面 (電池.SIM卡.相機鏡頭.補光燈...etc)

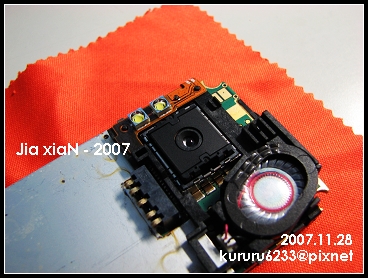

近看一下~
傳說中的...2.0megapixel + AF + led補光燈~

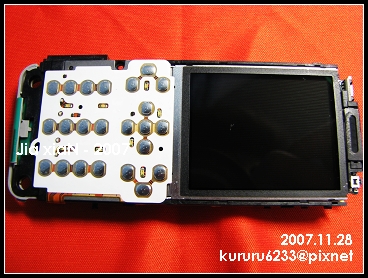

再來看看正面部份~
(鍵盤區.螢幕.聽筒...etc)

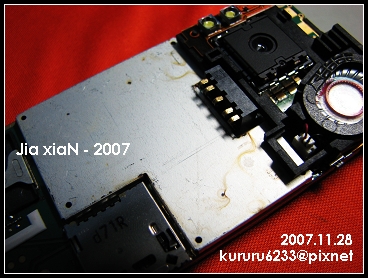

看到沒?
有水漬呢...

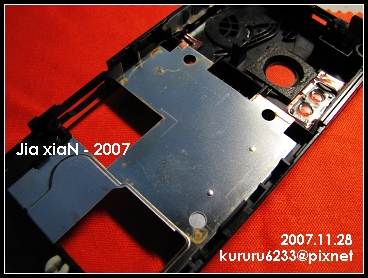

後背蓋也有水漬...



清一清吧~
吹風機在吹個幾下~
應該是OK了~

把殼裝回去~
(方法跟拆機一樣 , 到回去裝)

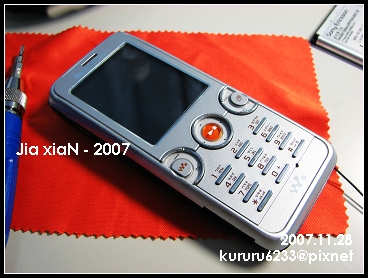

(正面完成)



(背面完成 , 裝上電池準備開機測試)

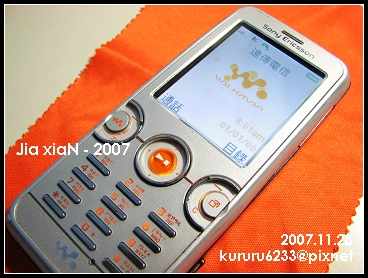

噢~
有畫面耶~
真感動...
手機復活了...哈哈~
(經過多方測試功能都正常無誤)



*【版主碎碎唸】:
拆這隻的時候不知道後背蓋天線那裡還藏有兩支螺絲~
硬是要開~
殼搞的有點...變形~
哈哈~
真是對阿福很抱歉阿~(汗)
不過你說你也打算換新原廠新殼了~
還好還好...
呼~

過一陣子等換新殼在PO更仔細的介紹圖好了...
呵呵~


以上~
對w610i拆機部份有問題的歡迎提出~
感謝賜教~<(_ _)>
